污水处理工程方案设计
1、选择原则方案
1-1技术先进性原则
   所使用的工艺和技术应在未来的十年内不会被淘汰，避免重复改造。因此在选择水处理工艺上应首先考虑设备和技术的先进性。
1-2低运行成本
   低能耗、低处理成本应作为技术方案选择的重要原则之一。
1-3少占地原则
   污水处理技术的选用还应考虑占地面积小，运行效率高的设备技术。
1-4污泥产生量少，二次污染小的原则
  污水处理工程产生的污泥处理和处置费用较高，同时会产生二次污染，所以在选择工艺时，应..污泥产生量小的工艺，减少对环境的二次污染。
2、污水处理工艺流程
   处理工艺的选择是工程设计的技术关键，不仅关系到处理后出水的水质，还影响到工程设计费用、工程占地面积、处理成本、管理、运行等方面。
    根据进水水质和出水水质的要求以及工程所在地的条件，并考虑上述因素以及采取的措施，本次设计采用改良厌氧+好氧处理工艺+MBR膜处理对该公司污水进行处理，并对该工艺进行充分的论证。
2-1工艺流程图   ：  罗茨风机


2-2工艺流程简介
污水由排水系统收集后，进入一体化污水处理设备。先期进入格栅井，去除颗粒杂物后，进入调节池，进行均质均量，调节池中设置液位控制器，再经液位控制仪传递信号，由提升泵送至A级生物接触氧化池，进行酸化水解和硝化反硝化，降低有机物浓度，去除部分氨氮，然后自流入O级生物接触氧化池进行好氧生化反应，O级生物池分为两级，在此绝大部分有机污染物通过生物氧化、吸附得以降解，出水自流至二沉池进行固液分离，沉淀池上清液经MBR膜工艺处理后紫外线消毒后排放。
由格栅截留下的杂物定期装入小车倾倒至垃圾场，二沉池中的污泥部分回流至A级生物处理池，另一部分污泥至污泥池进行污泥消化后定期抽吸外运，污泥池上清液回流至调节池再处理。
４、工艺设施
（1）格栅井
设置目的：
在生活污水进入调节池前设置一道格栅，用以去除污水中的软性缠绕物、较大固颗粒杂物及飘浮物，从而保护后续工作水泵使用寿命并降低系统处理工作负荷。
设置特点：
格栅井设置碳钢结构，格栅采用手动框式。
（2）调节池
设置目的：
污水经格栅处理后进入调节池进行水量、水质的调节均化，保证后续生化处理系统水量、水质的均衡、稳定，污水中有机物起到一定的降解功效，提高整个系统的抗冲击性能和处理效果。
设计特点：
调节池设计为玻璃钢材质
（3）调节池提升水泵
设置目的：
调节池内设置潜污泵，经均量，均质的污水提升至后级处理。
（4）A级生物处理池（水解酸化池）
设置目的：
将污水进一步混合，充分利用池内高效生物弹性填料作为细菌载体，靠兼氧微生物将污水中难溶解有机物转化为可溶
2-3接触氧化法工艺简述
  生物接触氧化法是一种介于生活性污泥法与生物滤池之间的生物膜法工艺，其特点是在池内设置填料，池底曝气对污水进行充氧，并使池体内污水处于流动状态，以保证污水与污水中的填料充分接触，避免生物接触氧化池中存在污水与填料接触不均的缺陷。
   该法中微生物所需氧由曝气风机供给，生物膜生长至一定厚度后，填料壁的微生物会因缺氧而进行厌氧代谢，产生的气体及抱起形成的冲刷作用会造成生物膜的脱落，并促进新生物膜的生长，此时，脱落的生物膜将随出水流出池外。生物接触氧化法具有以下特点：
1、由于填料比表面积大，池内充氧条件良好，池内单位容积的生物固体量较高，因此，生物接触氧化池具有较高的容积负荷：
2、由于生物接触氧化池内生物固体量多，水流完全混合，故对水质水量的聚变有较强的适应能力；
3、剩余污泥量少，不存在污泥膨胀问题，运行管理简便。
   生物接触氧化法具有生物膜法的基本特点，但又与一般生物膜法不尽相同。一是供微生物栖附的填料全部浸在废水中，所以生物接触氧化池又称淹没式滤池。二是采用机械设备向废水中充氧，而不同于一般生物滤池靠自然通风供氧，相当于曝气池中添加供微生物栖附地 填料，也可称为曝气循环型滤池或接触曝气池。三是池内废水中还存在约2-5%的悬浮状态活性污泥，对废水也起净化作用。因此生物接触氧化法是一种具有活性污泥法特点地 生物膜法，兼有生物膜法和活性污泥法的优点。
生物接触氧化法净化废水的基本原理与一般生物膜法相同，就是以生物膜吸附废水中的有机物，在有氧的条件下，有机物由微生物氧化分解，废水得到净化。生物接触氧化池内的生物膜由菌胶团、丝状菌、真菌、原生动物和后生动物组成。在活性污泥法中，丝状菌常常是影响正常生物净化作用的因素；而在生物接触氧化池中，丝状菌在填料空隙间呈立体结构，大大增加了生物相与废水的接触表面，同时因为丝状菌对多数有机物具有较强的氧化能力，对水质负荷变化有较大的适应性，所以是提高净化能力的有力因素。


3、工艺特点
  1出水水质好，BOD、氮、磷、悬浮物浓度低；
  2工艺流程短，所需设备少，占地面积小；
  3便于自动控制，控制污泥浓度30000-12000mg/L范围内，可保持较高的CODcr去除率，脱氮除磷效果好。
  4利于世代时间较长的硝化菌繁殖，提高了消化速率，从而提高了氨氮的去除效果；
  5由于污泥浓度较高，大大提高了传氧效率，节省了能耗；
  6生物膜的立体结构为菌种提供了好氧、缺氧、厌氧环境，有利于废水中氮、磷的去除。
4、工艺处理机理说明
   生物接触氧化工艺对有机物的去除主要来自两个方面；一方面是生物膜对有机物的降解作用，与传统活性污泥法相比，生物接触氧化工艺由于维持较多的生物量生物膜在填料上的环境有助于某些转性微生物的培养，提高了某些有机物（如氨氮、磷）的去除率。
4-1-1生物降解BOD5（可生化有机物）的机理
污水中的BOD5的去除是靠微生物的吸附作用和代谢作用，对BOD5降解，利用BOD5合成新细胞，然后对污泥与水进行分离，从而实现BOD5的去除。活性污泥中的微生物在有氧的条件下，将污水中的一部分有机物用于合成新的细胞，将另一部分有机物进行分解代谢以便获得细胞合成新的细胞，将另一部分有机物进行分解代谢以便获得细胞合成所需要的能量，其.终产物是CO2和H2O等稳定物质。在合成代谢与分解代谢过程中，溶解性有机物（如低分子有机酸等）直接进入细胞内部被利用，而非溶解有机物则首先被吸附在微生物表面，然后被细胞外酶水解后进入细胞内部被利用。可见，微生物的好氧代谢作用对污水中的溶解性有机物和非溶解性有机物都起作用，并且代谢产物是无害的稳定物质，因此，可以使处理后污水中的参与BOD5浓度很低。
4-1-2生物降解CODcr的机理
   污水中的CODcr去除的原理与BOD5基本相同。
4.2对含氮有机物物的去除
   生物脱氮工艺主要是建立在硝化细菌在生命成长过程中发生的硝化一反硝化机理上的工艺系统，主要的形式有两级和单级脱氮工艺。
   目前比较盛行的脱氮工艺有SBR法、A/O法、Ａ２/Ｏ法及生物膜法。其生物膜法去除氨氮的原理是：原污水和回流污泥首先进入缺氧接触氧化池，池中的聚磷菌在厌氧条件下大量吸附进水中的有机物，同时释放磷，为后面的好氧段大量吸磷创造条件；而后混合液进入好氧池，在好氧池中有机氮等被转化为氨氮，氨氮经过这种缺氧、好氧环境被转化为硝态氮，并.终被转化为氮气排至水体外。
4.3对ＴＰ的去除
生物法除磷主要是通过聚磷菌摄取污水中的磷同时以剩余污泥形式排掉，从而达到除磷的目的。好氧池回流污泥中的聚磷菌在厌氧池可吸收去除一部分有机物，同时释放出大量的磷。然后混合液流入后段的好氧区，污水中的有机物在其中得到氧化分解，同时聚磷菌摄取污水中的磷比在厌氧条件下所释放的更多，然后通过排出高磷剩余污泥的方式使磷得到去除。由于，污水中磷含量较高在化学法处理混凝过程中投加除磷剂强化除磷效果，使污水中磷的含量降低至排放标准以下。
MBR膜
膜生物反应器（MBR）是高效膜分离技术与活性污泥法相结合的新型污水处理技术，可用于有机物含量较高的市政或工业废水处理。虽然有氧MBR过程的技术应用可以追溯到20世纪70年代，但是它在污水处理领域的大规模商业应用也是在过去的10年间刚刚开始的。
MBR是高效膜分离技术与生化技术相结合的新型污水处理技术。它继承了膜分离技术和生化处理技术的特点并强化了生化处理效果。
 2 与传统的活性污泥法相比，MBR具有以下优点：
1、 0.05微米膜过滤产水，出水悬浮物和浊度接近于零，可直接回用；
2、 与传统处理系统相比，可节省50%的土地使用面积；
3、 由于膜的高效截流作用，微生物完全截流在反应器内，实现了反应器水力停留时间(HRT)和污泥龄(SRT)的完全分离，使运行控制更加灵活稳定；
4、 反应器内的微生物浓度高达5000-8000毫克／升，生化效率高，耐冲击负荷强；
5、 泥龄(SRT)长，有利于增值缓慢的硝化细菌的截流、生长和繁殖，系统硝化效率得以提高；
6、 反应器在高容积负荷、低污泥负荷、长泥龄条件下运行，剩余污泥排放量少；
7、 膜分离使污水中的大分子难降解成分在生物反应器内有足够的停留时间，大大提高了难降解有机物的降解效率；
8、 系统自动化程度高，采用 PLC控制，可实现全程自动化控制；
9、 模块化设计，结构紧凑，占地面积小，运行费用低廉。
５、污水站构筑物说明
5-1污水站总说明
整个污水处理站地下与地上相结合，污水处理构筑物为地下一体化设备，缺氧池，接触氧化池，二沉池，MBR池，污泥池为地下一体化设备。
5-2单个构筑物说明
5.2.1. 化粪池:（土建，客户自筹）
5.2.2、调节池、格栅井      （客户自建，砖混结构）
化粪池污水进入格栅井，由二道粗细格栅清除污水中的固体物质，防止进入后续工艺中，保证了处理系统的稳定运行。经过格栅后的污水进入调节池。

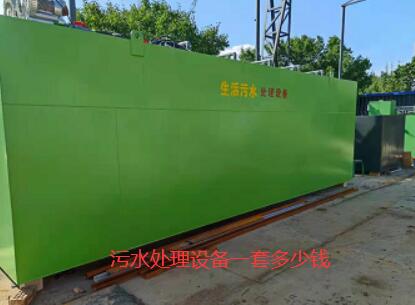

5.5.3WSZ-8.5型地埋式污水处理一体设备（碳钢防腐）
兰州污水处理设备


      本污水中有机成分比较高，可生化性好，因此采用WSZ-8.5型污水处理设备是.经济的。WSZ-8.5型污水处理设备是采用有机负荷较低的AOO生物处理工艺，不仅能够有效去除污水中的含碳有机物，对总氮去除率可达80%。磷的去除率可达54%，处理效果令人满意。本地埋式污水处理系统是集..性、无噪音、微电脑全自动控制技术，埋地式等处理技术为一体的高新技术产品，具有以下优点：
A．设备在地表以下，地面可作为绿化带、停车场、道路等；
B．对周围环境无影响；
C．全自动控制，无需人员管理；
D．操作简单，维修方便；
     生物接触氧化法是一种介于生活性污泥法与生物滤池之间的生物膜法工艺，其特点是在池内设置填料，池底曝气对污水进行充氧，并使池体内污水处于流动状态，以保证污水与污水中的填料充分接触，避免生物接触氧化池中存在污水与填料接触不均的缺陷。
   该法中微生物所需氧由曝气风机供给，生物膜生长至一定厚度后，填料壁的微生物会因缺氧而进行厌氧代谢，产生的气体及抱起形成的冲刷作用会造成生物膜的脱落，并促进新生物膜的生长，此时，脱落的生物膜将随出水流出池外。生物接触氧化法具有以下特点：
3、由于填料比表面积大，池内充氧条件良好，池内单位容积的生物固体量较高，因此，生物接触氧化池具有较高的容积负荷：
4、由于生物接触氧化池内生物固体量多，水流完全混合，故对水质水量的聚变有较强的适应能力；
5、剩余污泥量少，不存在污泥膨胀问题，运行管理简便。
   生物接触氧化法具有生物膜法的基本特点，但又与一般生物膜法不尽相同。一是供微生物栖附的填料全部浸在废水中，所以生物接触氧化池又称淹没式滤池。二是采用机械设备向废水中充氧，而不同于一般生物滤池靠自然通风供氧，相当于曝气池中添加供微生物栖附地 填料，也可称为曝气循环型滤池或接触曝气池。三是池内废水中还存在约2-5%的悬浮状态活性污泥，对废水也起净化作用。因此生物接触氧化法是一种具有活性污泥法特点地 生物膜法，兼有生物膜法和活性污泥法的优点。

生物接触氧化法净化废水的基本原理与一般生物膜法相同，就是以生物膜吸附废水中的有机物，在有氧的条件下，有机物由微生物氧化分解，废水得到净化。生物接触氧化池内的生物膜由菌胶团、丝状菌、真菌、原生动物和后生动物组成。在活性污泥法中，丝状菌常常是影响正常生物净化作用的因素；而在生物接触氧化池中，丝状菌在填料空隙间呈立体结构，大大增加了生物相与废水的接触表面，同时因为丝状菌对多数有机物具有较强的氧化能力，对水质负荷变化有较大的适应性，所以是提高净化能力的有力因素。

．使用寿命长，设备整体为..性设计。
其主要由兼氧池、好氧池、沉淀池、MBR膜池，污泥消化系统、清水池等组成。设备为钢结构。
其各处理单元分别简述如下。
厌氧池：(碳钢防腐）
在适当缺氧条件下，利用兼性微生物，使污水中硝酸盐还原为分子氮，逸入大气，起到脱氮作用，A级处理池同是起到酸性发酵作用，将碳水化合物降解为脂肪酸，将大分子物质、固体物质降解为可溶性物质，从而提高生物接触氧化池的生化性能。厌氧池设计停留时4小时。
好氧池：（碳钢防腐）
采用生物接触氧化来消化和去除剩余有机碳化物，主要工艺为机械鼓风充氧生物接触氧化处理技术，污水通过该池悬挂填料截留下污水中的悬浮物质，并把污水中的胶体物质吸附在它的表面。其中的有机物使微生物在氧气充足的条件下迅速繁殖，同时这些微生物又进一步吸附污水中悬浮物胶体和溶解状态下的物质，逐渐形成生物膜，污水通过生物膜的吸附、氧化絮凝而得到净化。生化池采用立体弹性填料，该填料均匀悬挂不易堵塞，比表面积达250m2/m3，能对气泡用密集性多层次的切割，水流特性优越。（填料的好坏决定了微生物生长繁殖，直接影响COD，BOD的去除率）。生化气水比平均为15-20：1；生化池设计停留时间≧8小时。
